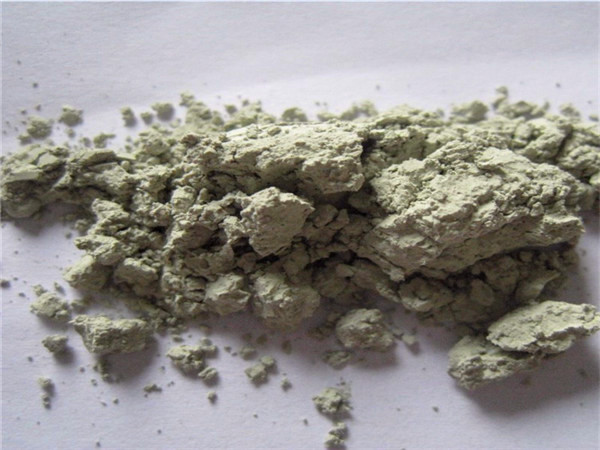

綠碳化硅是以石油焦和優(yōu)質(zhì)硅石為主要原料添加食鹽作為添加劑，在電阻爐內(nèi)經(jīng)高溫冶煉而成。呈綠色結(jié)晶，性脆而鋒利，并具有一定的導(dǎo)熱性和導(dǎo)電性。
JIS#4000中JIS指其是日本標(biāo)準(zhǔn)（常用的有W標(biāo)，日本標(biāo)準(zhǔn)JIS，歐洲標(biāo)準(zhǔn)FEPA)，其具體粒徑分布組成如下
| 粒度 | D0（um） | D3(um) | D50(um) | D94(um) |
| #240 | 127以下 | 103以下 | 57.0±3.0 | 40以上 |
| #280 | 112以下 | 87以下 | 48.0±3.0 | 33以上 |
| #320 | 98以下 | 74以下 | 40.0±2.5 | 27以上 |
| #360 | 86以下 | 66以下 | 35.0±2.0 | 23以上 |
| #400 | 75以下 | 58以下 | 30.0±2.0 | 20以上 |
| #500 | 63以下 | 50以下 | 25.0±2.0 | 16以上 |
| #600 | 53以下 | 41以下 | 20.0±1.5 | 13以上 |
| #700 | 45以下 | 37以下 | 17.0±1.5 | 11以上 |
| #800 | 38以下 | 31以下 | 14.0±1.0 | 9.0以上 |
| #1000 | 32以下 | 27以下 | 11.5.±1.0 | 7.0以上 |
| #1200 | 27以下 | 23以下 | 9.5±0.8 | 5.5以上 |
| #1500 | 23以下 | 20以下 | 8.0±0.6 | 4.5以上 |
| #2000 | 19以下 | 17以下 | 6.7±0.6 | 4.0以上 |
| #2500 | 16以下 | 14以下 | 5.5±0.5 | 3.0以上 |
| #3000 | 13以下 | 11以下 | 4.0±0.5 | 2.0以上 |
| #4000 | 11以下 | 8.0以下 | 3.0±0.4 | 1.8以上 |
| #6000 | 8.0以下 | 5.0以下 | 2.0±0.4 | 0.8以上 |
| #8000 | 6.0以下 | 3.5以下 | 1.2±0.3 | 0.6以上 |
