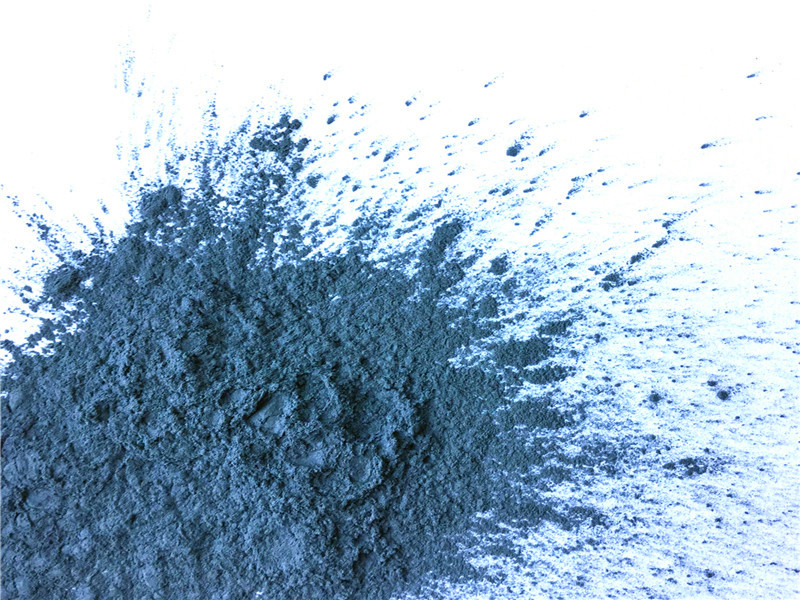

黑碳化硅微粉P系列是涂附磨具領(lǐng)域?qū)Ｓ玫母咝阅懿牧?，其制備工藝、性能特點(diǎn)及應(yīng)用領(lǐng)域如下：
一、制備工藝
原料與冶煉以石英砂和石油焦為原料，經(jīng)高溫熔融冶煉生成碳化硅塊料，隨后進(jìn)行破碎篩分整形，形成基礎(chǔ)顆粒。
精細(xì)化處理
顆粒需經(jīng)過(guò)研磨酸洗水洗溢流分級(jí)烘干篩松等工藝，以去除雜質(zhì)并優(yōu)化粒度分布，最終形成P系列磨料。
二、性能特點(diǎn)
高硬度與耐磨性
黑碳化硅莫氏硬度達(dá)9.15，僅次于金剛石和碳化硼，其超細(xì)微粉（如P5000）可顯著提升復(fù)合材料的機(jī)械強(qiáng)度。
優(yōu)異導(dǎo)熱與介電性
在氣凝膠等復(fù)合材料中添加P系列微粉，可優(yōu)化導(dǎo)熱性能并增強(qiáng)介電可調(diào)節(jié)性。
顆粒特性
P系列顆粒比F砂更鋒利，粘附性更強(qiáng)，適合涂附磨具基材（如布基、紙基）的緊密粘結(jié)。
三、應(yīng)用領(lǐng)域
涂附磨具廣泛用于砂紙、砂帶等產(chǎn)品，尤其適用于石材拋光、金屬表面處理等領(lǐng)域。
復(fù)合材料增強(qiáng)
作為功能填料加入氣凝膠復(fù)合材料，提升其耐磨性和熱穩(wěn)定性。
精密研磨與拋光
超細(xì)型號(hào)（如P4000、P5000）用于精密陶瓷、電子元件等領(lǐng)域的拋光工藝。
四、產(chǎn)品規(guī)格與參數(shù)
純度：SiC含量≥98%堆積密度：約3.2g/cm3
具體粒度及對(duì)應(yīng)中值D50：
| 粒度 | 中值D50(um) | 粒度 | 中值D50(um) |
| P240 | 58.5±2.0 | P1000 | 18.3±1.0 |
| P280 | 52.2±2.0 | P1200 | 15.3±1.0 |
| P320 | 46.2±1.5 | P1500 | 12.6±1.0 |
| P360 | 40.5±1.5 | P2000 | 10.3±0.8 |
| P400 | 35.0±1.5 | P2500 | 8.4±0.5 |
| P500 | 30.2±1.5 | P3000 | 6.7±0.5 |
| P600 | 25.8±1.0 | P4000 | 5.5±0.5 |
| P800 | 21.8±1.0 | P5000 | 4.0±0.5 |
海旭磨料黑碳化硅工廠常規(guī)生產(chǎn)黑碳化硅粒度：
FEPA F12 F14 F16 F20 F22 F24 F30 F36 F46 F54 F60 F70 F80 F90 F100 F150 F180 F220 F230 F240 F280 F320 F360 F400 F500 F600 F800 F1000F1200
JIS #12 #14 #16 #20 #24 #30 #36 #46 #54 #60 #70 #80 #90 #100 #120 #150 #180 #220 #240 #280 #320 #360 #400# #500 #600 #700 #800 #1000 #1200 #1500 #2000 #2500 #3000 #4000
W63 W50 W40 W28 W20 W14 W10 W7 W5 W3.5
P12 P16 P20 P24 P30 P36 P40 P50 P60 P80 P100 P120 P150 P180 P220 P240 P280 P320 P360 P400 P500 P600 P800 P1000 P1200 P1500 P2000 P2500 P3000 P4000 P5000
